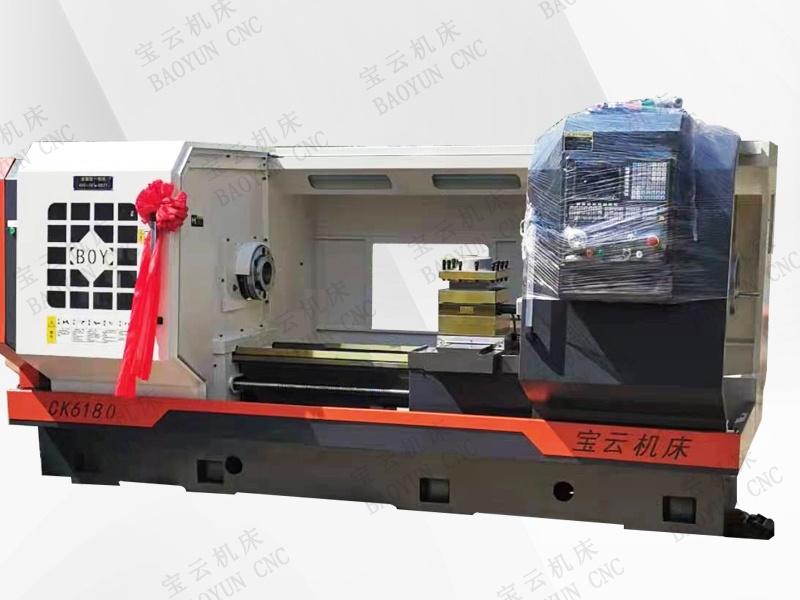

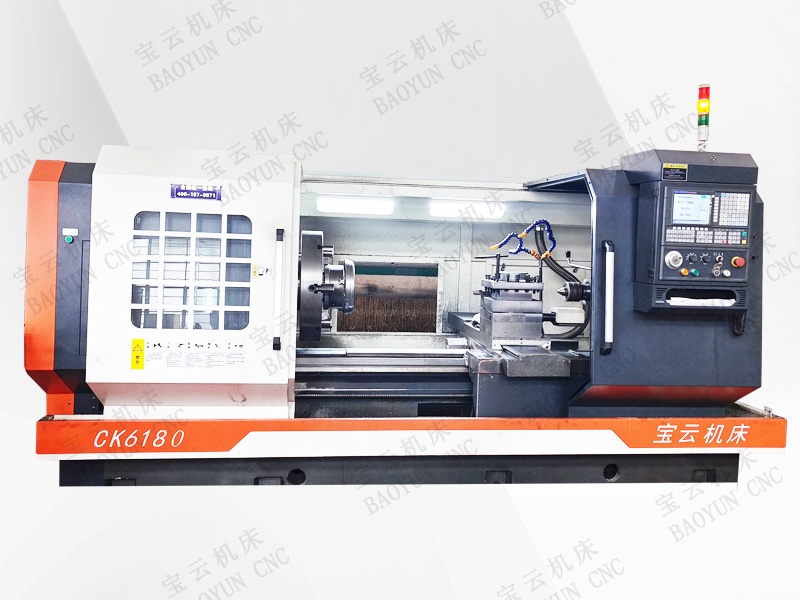

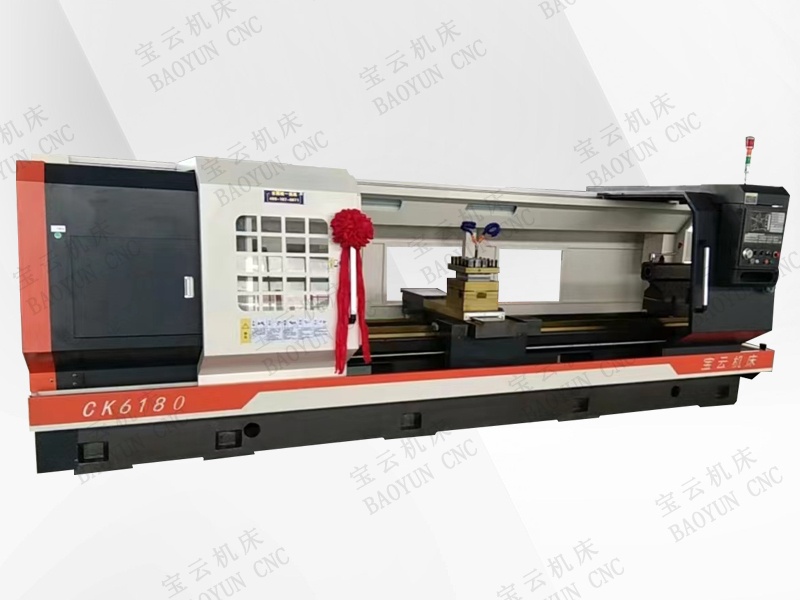

寶云CK6180數控車床
寶云CK6180主軸齒輪箱三檔內無極變速數控車床標準配置：廣州數控GSK-980TDI數控系統，整體落地床身，重型導軌寬度600毫米，11KW普通主電機，11KW國產變頻器，CK6180（Φ630手動四爪卡盤或Φ400三爪卡盤），手動尾座、四工位電動刀架、自動潤滑系統、電動冷卻系統，照明系統、半封閉護罩、德力西電器控制元件，全套技術資料、隨機標準附件及工具。
標準配件：
Φ630mm手動四爪卡盤，說明書及合格證，固定頂尖，雙頭扳手一套，內六角扳手一套，螺絲 刀，地腳螺釘。
可另行選配的特殊配置：
方車頭齒輪箱三檔變頻分段變速數控車床。數控系統：廣州數控GSK-980TC3/988TA，北京KND， 日本FANUC，日本三菱，德國西門子等。
可選配手動四檔檔內無極變速，可選配主軸伺服電機（11KW）。
CK6180數控車床主要技術參數：
| 車床型號 | CK6180 |
| 工作范圍 |
|
| 床身上最大回轉直徑 |
Φ800 |
| 通過滑板最大的回轉直徑 |
Φ480 |
| X軸（橫向）最大行程 | 470mm |
| Z軸（橫向）最大行程 | 1500mm（可選配加長） |
| 床身 |
|
| 床身導軌寬度 | 600mm 床身床腳整體 |
| 最大頂尖距 |
1500mm（可選配加長） |
| 主軸 |
|
| 主軸頭型號 | C - 11 |
| 主軸內孔錐度 | 公制 1:20 |
| 主軸孔徑 |
Φ105 |
| 主軸轉速 |
手動三擋 檔內無極變速 可選配（手動四檔） |
| 主軸電機功率 | 11KW（變頻電機） |
| 手動三爪卡盤尺寸 |
Φ400mm |
| 伺服軸 |
|
| X軸絲桿/Z軸絲桿（型號） | 3210/6310 |
| X軸 /Z軸電機扭矩（NM） |
|
| 工作精度 |
|
| 快速進給速度（m/min） | 6m/min;8m/min |
|
定位 精度 |
X軸（橫向）≤0.040mm Z軸（縱向）≤0.045mm |
|
重復 定位精度 |
X軸（橫向）≤0.025mm Z軸（縱向）≤0.030mm |
| 圓度 |
≤0.007mm |
| 直徑一致性 |
≤0.03mm/ 長度 300mm |
| 平面度 |
≤0.02mm/ 直徑 300mm |
|
表面粗糙度（鋼件） |
≤Ra3.2μm |
| 尾座 |
|
| 尾座套筒直徑 |
Φ100mm |
| 尾座套筒行程 | 250mm |
| 尾座頂尖錐孔 | MT5 |
| 一般規格 |
|
| 電源規格 | 三相 380V/50HZ |
| 外形尺寸 | 4.0/2.6/2.6 |
| 重量（約） | 5500KG |
CK6180主軸齒輪箱三檔內無極變速數控車床應用整理中……
